產品名稱: 日本山田YAMADA雅瑪達化工隔膜泵DP-F
產品型號: DP-38F
產品展商: 日本YAMADA雅瑪達
產品文檔: 無相關文檔
簡單介紹
成都代理銷售日本山田YAMADA雅瑪達隔膜泵 DP-F系列 (化工泵系列)
日本山田YAMADA雅瑪達化工隔膜泵DP-F
的詳細介紹
用于化學應用，如輸送化學品！
膜片和泵體采用氟樹脂（PTFE/PFA），中心體采用樹脂（PPS/PP/HDPE）的樹脂型隔膜泵。
它具有優異的耐腐蝕性，包括強酸、強堿等液體的輸送，可以在腐蝕性環境中使用。
如需了解更多詳情，請與我司營業窗口聯系。
■主要用途
原料（各種溶劑）的制備，純水和化學品的輸送。
特征
■密封規格
|
標準密封
|
氟樹脂泵連接部密封件使用PVC材質。
|
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行
|
配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
|
|
|
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑
|
維護便利
更換快速高效，減少停機時間
|
|
|
規格
|
閥門形狀和型號
|
|
球閥
|
－
|

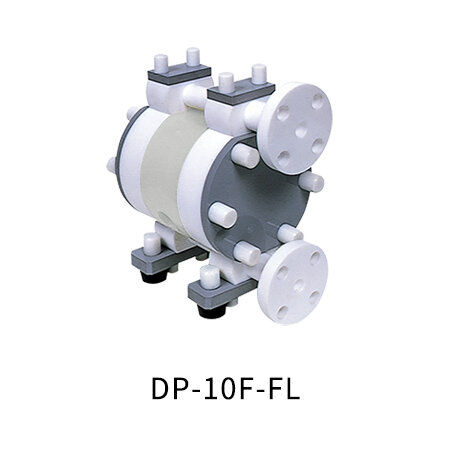

DP-10F
(853620)
|
DP-10F
(853622)
|

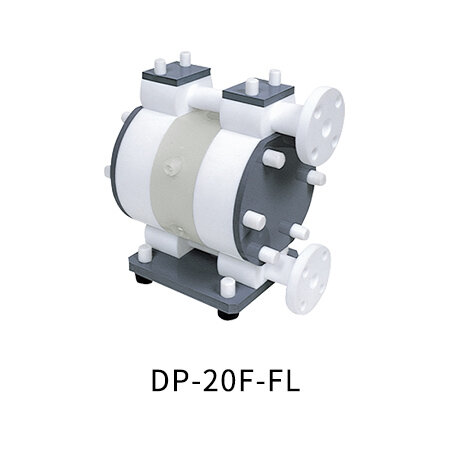

DP-20F
(853621)
|
DP-20F
(853623)
|

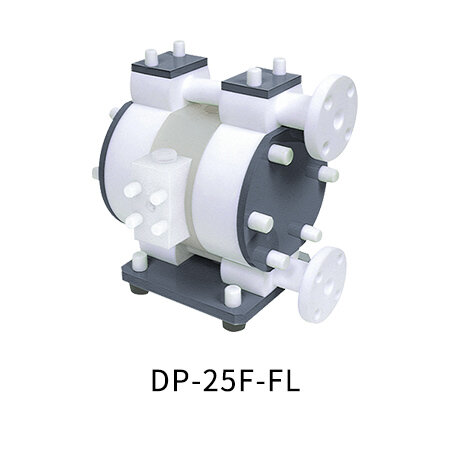

DP-25F
(853601)
※1
|

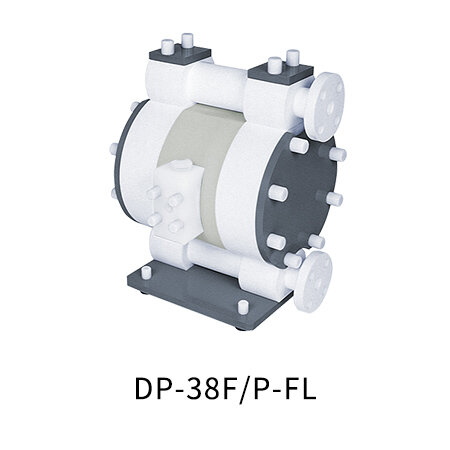

DP-38F
(853606)
※1
|
|
平板閥
|
DP-5F
(853656)
|
需定制，詳情請咨詢
|
|
泵體材料
|
|
中心體
|
聚苯硫醚
(PPS)
|
聚丙烯（PP）
|
高密度聚乙烯(HDPE)
|
|
泵體
|
聚四氟乙烯（PTFE）
|
|
接液部材質
|
|
膜片
|
聚四氟乙烯（PTFE）
|
|
球閥
|
|
閥座
|
|
閥體
|
|
中心盤
|
PFA、SUS316（內芯材質）
|
|
規格
|
|
口徑
|
1/4″ (8 mm)
|
3/8″ (10 mm)
|
3/4″ (20 mm)
|
1″ (25 mm)
|
|
液體連接
|
吸入口
|
Rc 1/4(F)
|
Rc 3/8 (F) ※2
|
JIS法蘭
10K10A相當
|
Rc 3/4 (F) ※2
|
JIS法蘭
10K20A相當
|
JIS法蘭
10K25A相當
|
|
吐出口
|
|
空氣連接
|
供氣口
|
Rc 1/4 (F)（含空氣閥）※3
|
Rc 3/8 (F)（含空氣閥）※3
|
Rc 1/2 (F)（含空氣閥）※3
|
|
排氣口
|
Rc 3/8 (F)
（內置消音器）
|
Rc 3/8 (F)
（含消音器）
|
Rc 3/4 (F)
（含消音器）
|
|
供氣壓力
|
0.2～0.5MPa ※4
|
0.2～0.7MPa ※4
|
|
*高吐出壓力
|
0.5MPa
|
0.7MPa
|
|
吐出量/工作周期
|
13 mL ※5
|
65 mL ※5
|
150 mL ※5
|
300 mL ※5
|
700 mL ※5
|
|
*大吐出量
|
11 L/min ※6
|
27 L/min ※6
|
54 L/min ※6
|
64 L/min ※6
|
95 L/min ※6
|
|
*大空氣消耗量
|
170 L/min (ANR)
|
250 L/min (ANR)
|
350 L/min (ANR)
|
900 L/min (ANR)
|
1500 L/min (ANR)
|
|
固體顆粒*大尺寸
|
－ ※7
|
*大 1 mm ※7
|
*大 2 mm ※7
|
*大 3 mm ※7
|
|
*大粘度
|
*大0.5Pa·s
|
*大1Pa·s
|
*大2Pa·s
|
*大2.5Pa·s
|
|
溫度范圍
|
環境
|
0~70℃
|
|
液體溫度
|
0~80℃
|
|
噪音水平
|
71 dB
|
82 dB
|
85 dB
|
88 dB
|
90 dB
|
|
自吸高度
|
球閥
|
－
|
0.5m
|
0.7m
|
2m
|
|
平板閥
|
1.5m
|
2m
|
3m
|
4m
|
|
凈重
|
3.4kg
|
6.7kg
|
7.2kg
|
14.6kg
|
15.5kg
|
32.0kg
|
52.0kg
|
※1 DP-25F和DP-38F是接單生產，因此請留意交貨周期。
※2 DP-10F、DP-20F的吸入口、吐出口可以使用標準的Rc螺紋和法蘭連接，也可以使用NPT螺紋和ANSI法蘭（需定制）連接。
※3供給氣體，請使用通過1μm過濾器過濾的清潔空氣或者氮氣(N2)。
※4樹脂類泵體*大供給壓力取決于液體溫度，請參照液體溫度和壓力關系圖。
※5流量僅為參考數值，流量會因為液體和管路條件有所不同。
※6*大吐出量，是在常溫（20℃）清水的條件下取得的試驗數據。并且，流量由于供給空氣壓、揚程等的不同而有差異，具體情況請參照性能曲線表。
※7平板閥型號不能輸送含固體顆粒的液體。
對于氟樹脂型產品，在極端溫度變化情況下，可能無法穩定發揮其原有性能。請盡量在恒溫條件下使用泵和存放相關零部件。
