缸徑

     1 2 | 16 | 20|25 | 32 | 40 | 50 | 63| 80 | 100

使用流體

                    空氣

動作方式

                   雙作用

         單作用：彈簧壓回/彈簧壓出

*低使用壓力

單作用

     0.25/ 0.18 | 0.17 | 0.15 | 0.13 | —

雙作用

     0.07/           0.05

*高使用壓力

                1.0Mpa

環境和流體溫度

     無磁性開關：-10~70℃，帶磁性開關：-10~60℃

桿端螺紋

           內螺紋(標準)，外螺紋(任選)

緩沖

                  無

活塞運動速度

                50~1000mm/s

行程公差 mm

                 +0.01

給油

                 不需要

安裝形式

     通孔(標準)，兩端螺孔(任選)

接管口徑

 M5*0.8  |  1/8  |  1/4  |  3/8

缸徑

 標準行程

 *磁性開關型號

磁性開關安裝件

 雙作用

單作用

軌道安裝

直接安裝

12，16

5，10，15，20，25，30

5，10

F79W，

A72，A73，

A76H，

F79，J79，

F7BA,A79，

F7NV

A96，A96V，A93，A93V，M9N，M9P，M9B，F(xiàn)9NW，F(xiàn)9BAL

BQ-1

20，25

5，10，15，20，25，30，35，40，45，50

32，40

5，10，15，20，25，30，35，40，45，50，75，100

BQ-2

50

10，15，20，25，30，35，40，45，50，75，100

10，20

63，80，100

—

缸徑

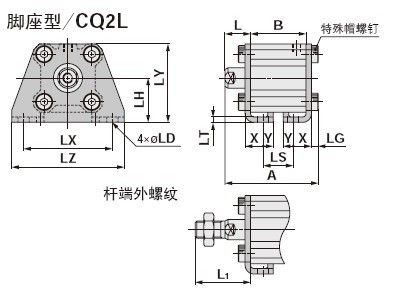

                                   腳座型

    A

     B

L

L₁

LD

LG

LH

   LS

LT

LX

LY

LZ

X

Y

5st

10st

5st

10st

5st

10st

12

40.3

45.3

22

27

13.5

24

4.5

2.8

17

10

15

2

34

29.5

44

8

4.5

16

41.8

46.8

23.5

28.5

13.5

25.5

4.5

2.8

19

11.5

16.5

2

38

33.5

48

8

5

20

46.2

51.2

24.5

29.5

14.5

28.5

6.6

4

24

1.5

17.5

3.2

48

42

62

9.2

5.8

25

49.7

54.7

27.5

32.5

15

32.5

6.6

4

26

12.5

17.5

3.2

52

46

66

10.7

5.8
